NIEUWE PUNTLASTECHNIEK
VOOR HET LASSEN VAN ALUMINIUM

B.I.L. onderzoekt nieuw solid-state lasproces

Recent is er een innovatieve puntlastechniek op de markt verschenen, nl. het wrijvingspuntlassen, waarbij de verbinding tot stand gebracht wordt via wrijvingswarmte. Deze lastechniek is uitermate geschikt voor het lassen van aluminium en biedt een oplossing voor de moeilijkheden waarmee het weerstandspuntlassen van deze materialen kampt, zoals de elektrodeslijtage en de standtijd. Dit proces heeft ook een opmerkelijk grotere inzetbaarheid, zoals het lassen van geavanceerde hogeresterktealuminiumlegeringen, die niet lasbaar zijn met de conventionele lastechnieken. Verder is het ook mogelijk om ongelijksoortige materialen zoals aluminium-staal, gecoate aluminiumlegeringen of materialen met ongelijke dikte kwalitatief te verbinden. Deze nieuwe mogelijkheden, namelijk van het combineren van lichtgewicht materialen met klassieke stalen, zullen toelaten om producten te realiseren met een lichter gewicht, een betere performantie of een verhoogde integratie van functionaliteiten, en dus een hogere toegevoegde waarde.

NIEUWE TENDENSEN

Gezien het feit dat er steeds vaker gebruikgemaakt wordt van aluminiumplaatwerk in diverse takken van de industrie ter vervanging van staalplaat, is het wenselijk dat er gebruikgemaakt kan worden van bestaande verbindingstechnieken, waaronder puntlassen. Puntlassen is de voornaamste verbindingstechniek die wordt toegepast in de diverse sectoren, omdat het goedkoop en snel is, en omdat het ongevoelig is voor variaties in de maatnauwkeurigheid van de diverse onderdelen, waardoor het bij uitstek geschikt is voor automatisering. Globale tendensen dwingen de industrie om lichtere, veiligere, duurzamere, milieuvriendelijkere, meer performante en goedkopere producten te produceren. De sector van de machinebouw beoogt meer performante machinecomponenten, voor de consumenten- en de bouwproducten levert een verhoogde integratie van functionaliteiten een concurrerend voordeel op en in de transportsector wordt een gewichtsvermindering nagestreefd. Om aan deze eisen tegemoet te komen, wordt er op steeds grotere schaal gebruikgemaakt van aluminiumlegeringen.

WEERSTANDSPUNTLASSEN VAN ALUMINIUMLEGERINGEN

In tegenstelling tot het puntlassen van staal gaat het verbinden van aluminium met dit lasproces gepaard met een aantal ernstige moeilijkheden als gevolg van de snellere achteruitgang van de puntlaselektroden. Aluminium is een uitstekend warmtegeleider, zodat bij het weerstandslassen de Ohmse weerstandsverwarming in de te lassen platen gering is. De opgewekte warmte wordt dan ook nog eens door het uitstekende warmtegeleidingsvermogen snel afgevoerd. Het gevolg is dat, in vergelijking met koolstofstaal, de benodigde effectieve lasstroom een factor drie hoger is. Dit betekent dat een aanzienlijk krachtigere stroombron voorzien moet worden voor het lassen van aluminiumlegeringen. De hogere stroomsterkte is nadelig voor de slijtage van de elektrode.

Daarnaast kunnen aluminium en koper zeer gemakkelijk in elkaar oplossen of aanlegeren. De hoge temperatuur die tijdens het lassen in het plaat- en elektrodeoppervlak heerst, bevordert dit aanlegeren. Aanlegeren van de elektroden is bij het puntlassen van aluminiumlegeringen niet te voorkomen. Bovendien hebben aluminiumlegeringen een oxidehuid, die als elektrische isolator werkt, wat zorgt voor een extra warmteontwikkeling tussen elektrode en werkstuk. Als gevolg van de opname van aluminium daalt de smelttemperatuur van de koperen elektrode en bij de volgende las zal de opname van aluminium groter zijn. Om de kwaliteit van de puntlasverbinding te garanderen, moeten de elektroden regelmatig geborsteld worden voor het verwijderen van het aanhangende aluminium. Het regelmatig reinigen van de elektroden werkt vertragend, waardoor de productiekosten toenemen. De combinatie van de hoge lasstroom met de neiging tot legeren resulteert meestal in een bijzonder korte elektrodelevensduur.

NIEUWE LASTECHNIEK: WRIJVINGSPUNTLASSEN

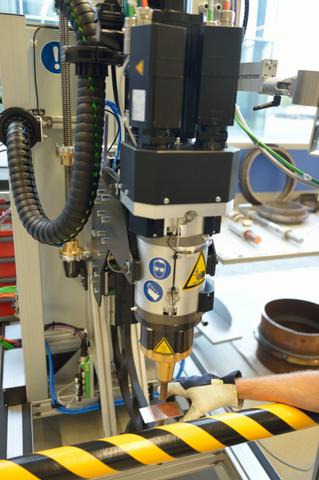

Sinds kort is er een innovatieve puntlastechniek op de markt verschenen, nl. het wrijvingspuntlassen, die aan deze lasproblemen een oplossing kan bieden. Dit is een zogenaamd solid-state lasproces (m.a.w. het materiaal blijft in de vaste toestand), geschikt voor het lassen van laagsmeltende legeringen, zoals aluminium- en magnesiumlegeringen. Het proces gebruikt een speciale tool voor het tot stand brengen van een plaatverbinding in de overlapconfiguratie. Het resultaat is een puntlasverbinding, zonder materiaalverlies of eindkrater. Een ander voordeel van het proces is de korte lastijd. Het is bovendien een ecologisch proces: er worden geen toevoegmaterialen of beschermgassen gebruikt en er komt geen lasrook, ir- of uv- of elektromagnetische straling vrij tijdens de lascyclus. De tool bestaat uit 3 delen: de pin, de mantel en de klemmingsring. Deze laatste klemt de 2 te lassen platen. De mantel en de pin roteren initieel in dezelfde zin. De mantel wordt al roterend in het materiaal gedrukt, terwijl de pin teruggetrokken wordt. Dit creëert een holte binnen in de mantel. De mantel brengt het materiaal van de platen in een viskeus-plastische toestand, ten gevolge van de wrijving van de mantel t.o.v. de plaat. Het plastische materiaal wordt vervolgens in de holte in de mantel gedrukt. Na het bereiken van een vooraf bepaalde indringdiepte van de mantel wordt deze teruggetrokken en duwt de pin het plastische materiaal in de mantel terug in de laszone, zodat deze volledig gevuld wordt. Wanneer de pin en de mantel zich weer in hun initiële positie bevinden, wordt de rotatie van beide stopgezet en wordt de tool in zijn geheel teruggetrokken. De belangrijkste parameters van het proces zijn de rotatiesnelheid, de kracht op de pin en de mantel, de indringdiepte en de lastijd. De lastijd bepaalt vooral de warmte-inbreng, terwijl de indringdiepte en de rotatiesnelheid geassocieerd worden met de materiaalstromen in de laszone.

LASBAARHEID VAN MATERIALEN

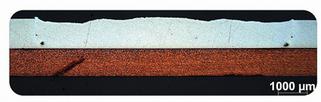

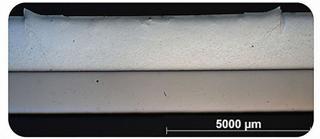

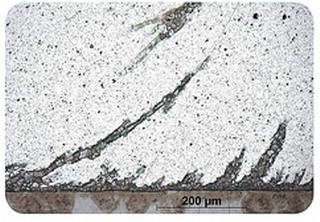

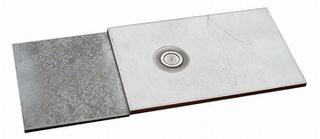

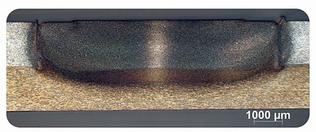

Vanwege de voordelen van het proces, zoals de goede mechanische laseigenschappen en de afwezigheid van een eindkrater na het lassen, werden er verkennende lasproeven uitgevoerd om de lasbaarheid te onderzoeken van een aantal materialen, alsook van ongelijksoortige materiaalcombinaties zoals aluminium-staal. Zo werden er lasexperimenten uitgevoerd met platen in de hogesterktealuminiumlegeringen EN AW-2024-T3 en 7475-T761 met een dikte van 1,6 mm. Ook de combinatie van deze materialen werd gelast. De typische lastijd bedraagt 4 tot 6 sec. Verschillende zones worden in de laslens waargenomen; de laslens, de thermo-mechanisch beïnvloede zone en de warmtebeïnvloede zone. Het verbinden van aluminium (EN-AW 5182, plaatdikte: 2 mm) aan gegalvaniseerd staal (MS-W1200, plaatdikte: 1,5 mm) platen werd eveneens onderzocht. Deze las bezit een hoge treksterkte (trekkracht: 9,5 kN). Element mapping van ijzer (Fe), aluminium (Al) en zink (Zn) toont aan dat een verlaagde aluminiumconcentratie en een verhoogde zinkconcentratie aanwezig zijn in de donkerkleurige microstructuren. De aanwezigheid van Zn in het Al kan mogelijk verklaard worden door de diffusie van Zn, dat afkomstig is uit de deklaag van het staal. Deze Zn-diffusie aan het scheidingsvlak wordt geïnitieerd door de materiaalstromingen die ontstaan door de beweging van de huls en de pin.



Er kan dus geconcludeerd worden dat dit proces interessante mogelijkheden biedt voor:

• het beperken of oplossen van de huidige problemen bij het conventionele weerstandspuntlassen van aluminium,
• het snel en kwalitatief verbinden van moeilijk lasbare verbindingen, zoals ongelijksoortige materiaalverbindingen of gecoate materialen,
• het vergroten van de inzetbaarheid van het puntlasproces.
