Réducteurs avec arbre d'entrée
Quand est-ce qu'un arbre d'entrée sur un réducteur constitue un avantage? Apex Dynamics a complété sa série de réducteurs PII avec un arbre d'entrée. Dans cet article, nous examinons les situations dans lesquelles cela constitue un avantage. Bien entendu, nous abordons également les types de réducteurs disponibles avec une bride de sortie.
Série PII avec arbre d'entrée
Apex Dynamics a complété l’ensemble de sa série économique PII avec un arbre d’entrée à la place d’une bride moteur avec arbre creux.
Il s'agit des types:
- PEII (bride de sortie ronde B14 avec trous filetés)
- PGII (bride de sortie ronde B14 avec trous filetés)
- PAII (bride de sortie carrée B5 avec trous filetés)
- PSII (bride de sortie carrée B5 avec trous filetés)
- PN (Bride de sortie B5 avec dimensions NEMA)
- PD (bride de sortie ISO9409)
L'arbre d'entrée a un diamètre de 8 à 14 mm et il est disponible pour toutes les tailles et tous les rapports de réduction. Le dernier catalogue de la série PIIS reprend toutes les spécifications.
Quand l'arbre d'entrée constitue-t-il un avantage?
La question est bien sûr la suivante: où utiliser le réducteur économique avec arbre d'entrée?
A titre d'exemple, nous allons évoquer quelques domaines dans lesquels ce réducteur présente un avantage:
- Espace de montage limité
- Volant d'un côté, arbre de sortie de l'autre
- Réducteur commutable selon le principe SMESH

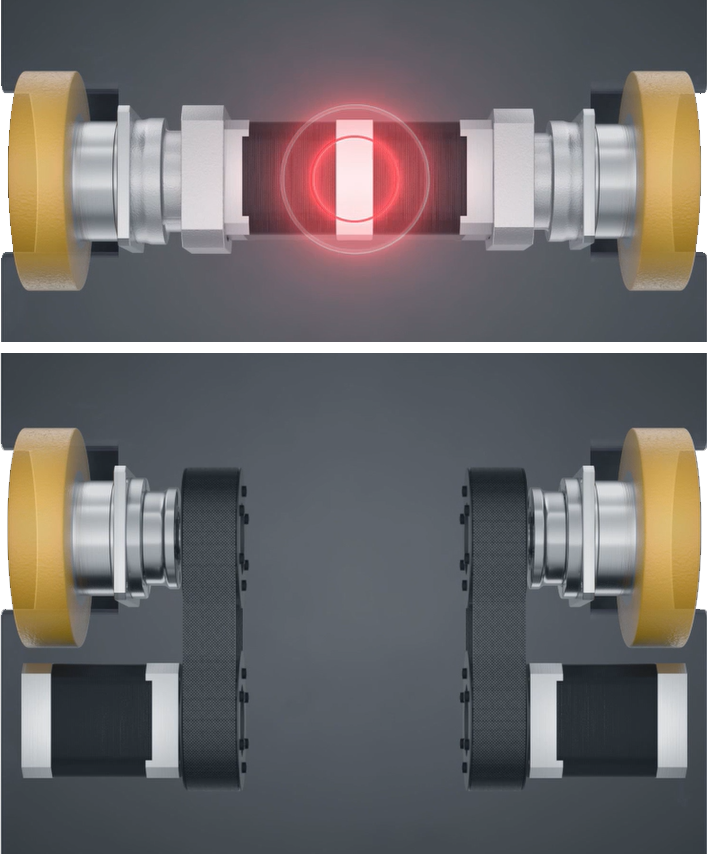

Espace de montage limité
L'espace disponible pour monter le moteur sur le réducteur est limité? Dans ce cas, la série PIIS peut être un bon choix. En effet, il est possible de monter le moteur parallèlement au réducteur et de les relier à l'aide d'une courroie dentée. Ce système est utilisé, par exemple, dans un AGV, où un dispositif en parallèle est souhaité parce qu'il n'y a pas de place pour les monter l'un derrière l'autre.
Volant d'un côté, arbre de sortie de l'autre côté
La série PIIS est également un bon choix si vous voulez monter un volant d'un côté et que vous devez avoir l'arbre de sortie de l'autre côté. Dans ce cas, peu importe que vous souhaitiez accélérer ou décélérer. L'une des applications consiste à pouvoir effectuer une position de rotation très précise à l'aide d'un réglage manuel relativement grossier. Pour un rapport de 50, la sortie ne tourne que de 1 degré si l'entrée est tournée de 50 degrés. Par exemple, ce réducteur permet de coupler le volant d'un véhicule à ses roues, ce qui rend la direction plus légère et beaucoup plus précise.
Réducteur commutable selon le principe SMESH
Si vous souhaitez pouvoir choisir entre deux régimes au sein d'une même configuration, vous pouvez concevoir un réducteur commutable selon le principe SMESH. Cette version de la série PIIS constitue une bonne option.
sélectionner le réducteur
Si vous préférez une solution haut de gamme pour votre application, nous fournissons également les séries AD, AH et GL, à jeu réduit et denture oblique, également disponibles avec un arbre d'entrée. Apex Dynamics vous aidera volontiers à choisir le bon réducteur pour votre application.
