Apex Dynamics fournit une solution offshore en un temps record
Parfois, tout s'enchaîne parfaitement. Alors que Tuinte travaillait sur un projet techniquement difficile pour l'industrie offshore, Apex Dynamics a prouvé la flexibilité avec laquelle l'entreprise peut répondre aux besoins de ses clients. Ce qui a commencé par une demande de conseils s'est transformé en un exemple de rapidité, d'agilité et de précision technique. La nouvelle série PFII a joué un rôle clé à cet égard: un réducteur coaxial compact à arbre creux qui combine de hautes performances avec un délai de livraison exceptionnellement court.
Le défi de l'offshore

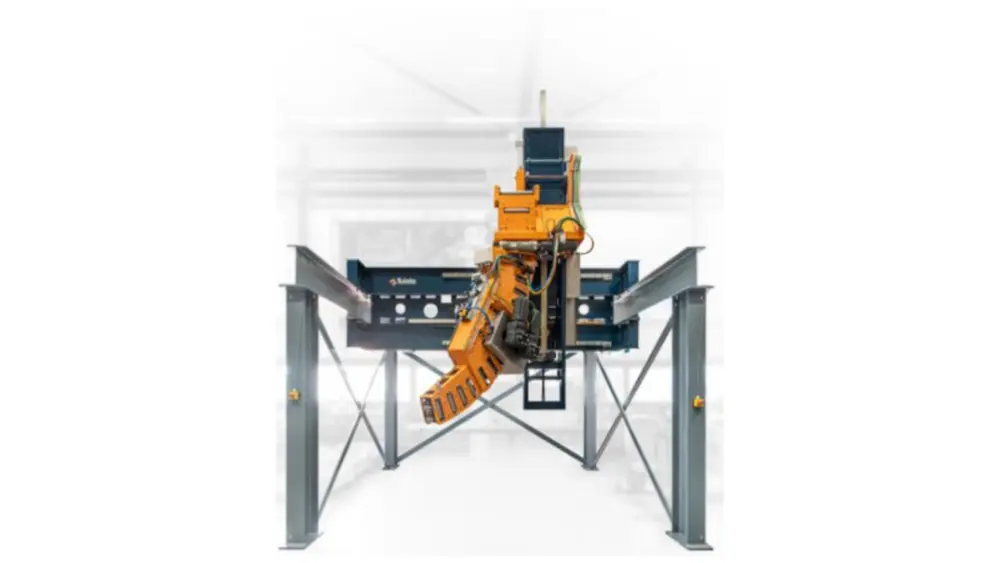

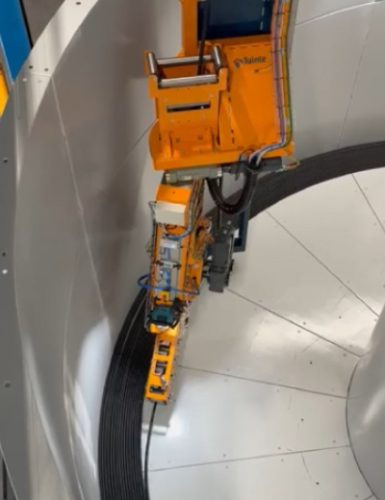

Pour une application dans le secteur offshore, Tuinte a développé un système d'enroulement qui permet de faire passer plusieurs câbles de manière contrôlée et de les placer dans un panier qui tourne. Le réglage en hauteur du bras d'insertion (buse) se fait par l'intermédiaire d'une broche avec réducteur à vis sans fin, commandée par un servomoteur Siemens.
Lors des premiers essais sur le terrain, la marge de couple disponible pour le réglage du bras d'insertion s'est avérée insuffisante. Le rendement effectif du système de broche était plus faible, de sorte qu'il fallait un couple plus important pour que le système fonctionne de manière fluide.
Tuinte a donc posé la question suivante à Apex Dynamics: ils avaient un problème avec les axes Z (2 pièces) de leur machine TKF. Une solution pourrait être d'ajouter un réducteur de i=1 en 3. En termes de formes de construction, ils avaient donc besoin d'une armoire à angle droit, ou éventuellement d'une armoire droite avec des connecteurs femelles (arbre creux).
À propos de Tuinte
Tuinte est un partenaire de fabrication de haute technologie et un centre de connaissances dans le domaine de l'ingénierie mécanique, de la fabrication de pièces et de l'assemblage. L'entreprise propose un guichet unique: conception, fabrication, amélioration et entretien de (sous-)systèmes, de machines et de modules, avec l'appui d'une excellente gestion de projet.
Ils répondent aux exigences de précision et de qualité des industries de haute technologie telles que l'aérospatiale et la défense, les semi-conducteurs, l'alimentation haut de gamme, l'énergie et les biens de consommation. Tuinte dispose de techniques modernes de fraisage et de tournage CNC, de tôlerie et de construction, d'assemblage en salle blanche, de robots de soudage et de techniques de soudage certifiées.
Le rôle de la nouvelle série PFII
La demande s'est avérée opportune. En effet, une semaine auparavant, Apex Dynamics avait présenté la série PFII: un réducteur à engrenages hélicoïdaux avec arbre d'entrée et de sortie creux.
Le réducteur à vis sans fin utilisé à Tuinte avait un bout d'arbre de 20 mm, soit exactement le diamètre de l'arbre creux du PFII090. Le rapport de transmission souhaité de 3:1 était également disponible. Cela a permis de tripler le couple d'entrée du réducteur à vis sans fin et de réduire la vitesse, ce qui a eu un effet positif sur l'efficacité du réducteur à vis sans fin.
De la demande à la livraison en un temps record
En termes d'espace, le PFII correspondait également parfaitement à la conception. Le délai de livraison de quatre semaines était serré, mais réalisable. Néanmoins, Tuinte souhaitait recevoir les réducteurs une semaine plus tôt afin de pouvoir procéder à des essais plus approfondis. Apex Dynamics à Taïwan a été en mesure de créer la surprise: "Dans ce cas, nous donnons la priorité à la livraison et nous livrerons une semaine plus tôt". C'est ainsi qu'Apex Dynamics a pu livrer en trois semaines un produit lancé seulement deux semaines plus tôt.
"C'est exceptionnel", déclare Eric Megens, directeur des ventes. "Normalement, en ingénierie, c'est le triangle de fer de la qualité, de la vitesse et du prix qui s'applique: on peut en choisir deux. Mais dans ce cas, nous avons été en mesure d'avoir les trois."
À propos de la série de réducteurs PFII avec arbre d'entrée et de sortie creux
La série PFII d' Apex Dynamics est un réducteur coaxial compact avec arbre d'entrée et de sortie creux. La série combine un rendement élevé avec une construction nécessitant peu d'entretien et est conçue pour des applications où se conjugent la précision, le couple et le gain de place. Grâce à sa construction robuste et à son large champ d'application, le PFII est une solution performante dans le segment moyen des réducteurs planétaires.
Les principales caractéristiques du PFII sont les suivantes
- conception coaxiale avec arbre d'entrée et de sortie creux pour une conception compacte,
- des rapports de 3:1 à 1000:1 et des couples nominaux allant jusqu'à environ 228 Nm,
- un embrayage à bague de serrage radial sur l'arbre de sortie, facile à monter et nécessitant peu d'entretien
- un rendement élevé grâce à une géométrie de denture optimisée.
Le PFII est immédiatement disponible en stock et facile à configurer avec le DesignTool d'Apex Dynamics.
Une collaboration qui fait tout converger
Chaque partie a bénéficié de cette solution: Tuinte a pu servir son client à temps, Siemens a reçu un système répondant à toutes les exigences et Apex Dynamics a montré qu'il participe à la réflexion de ses clients et qu'il peut livrer très rapidement lorsque c'est nécessaire.
Cette collaboration réussie montre que l'innovation naît souvent à l'intersection de la collaboration et du timing. Grâce à la nouvelle boîte de vitesses PFII et aux lignes courtes entre Tuinte et Apex Dynamics, un défi technique s'est rapidement transformé en un succès commun.
