Zelfdrainerende filtratie van olienevel en -rook
FibreDrain voor continue verspaningsprocessen
Koel- en smeermiddelen zijn bij verspanende metaalbewerking onmisbaar, maar kunnen tijdens het proces als fijne druppels in de lucht terechtkomen. Met FibreDrain biedt Nederman een filtertechnologie die olienevel en olierook aan de bron afvangt en de afgescheiden vloeistof continu uit het filter laat wegvloeien. Dat draagt bij aan een hoge filtratie-efficiëntie, een lange filterlevensduur en beperkt onderhoud.
De kwalijke impact van olienevel en olierook

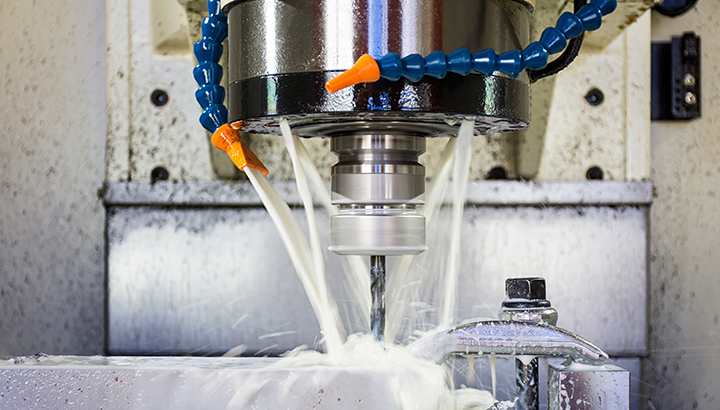

Bij machinale bewerkingen kunnen koel- en smeermiddelen door de beweging en warmte in het proces als aerosol in de lucht terechtkomen. Bij watergedragen emulsies spreekt men doorgaans van olienevel; bij toepassingen met zuivere olie kunnen door de hogere temperaturen veel kleinere druppels ontstaan, die als olierook worden aangeduid. De precieze belasting verschilt naargelang het bewerkingsproces en het gebruikte medium.
Die verontreiniging heeft niet alleen gevolgen voor de luchtkwaliteit. De fijne oliedruppels kunnen zich afzetten op machines en werkstukken, vloeren glad maken en elektronische componenten vervuilen, met meer reinigings- en onderhoudswerk en mogelijk storingen tot gevolg.
Een doeltreffende afzuiging zo dicht mogelijk bij de machine helpt zowel de werkomgeving als het productieproces te beschermen.
FibreDrain: oliedruppels afvoeren en terugwinnen
FibreDrain onderscheidt zich door de structuur van het filtermedium. De speciaal behandelde vezels vangen de vloeistofdruppels op en laten ze samenvloeien tot grotere druppels. Die grotere druppels lopen vervolgens onder invloed van de zwaartekracht vanuit de filter naar beneden.
Het medium absorbeert de olie dus niet, maar is erop gericht de afgescheiden vloeistof voortdurend af te voeren. De met olie beladen lucht stroomt daarbij met lage snelheid door opeenvolgende filtertrappen, die steeds kleinere deeltjes afvangen. De verzamelde vloeistof loopt naar de opvangbak en kan zo worden teruggewonnen.
Bekijk hier hoe FibreDrain werkt
Voor elke toepassing de juiste configuratie
Nederman past FibreDrain toe in een brede waaier aan filteruitvoeringen en capaciteiten, afgestemd op het gebruikte koel- of smeermiddel, de hoeveelheid nevel of rook en de vereiste afzuigcapaciteit. De systemen kunnen bovendien op verschillende manieren ten opzichte van de metaalbewerkingsmachine worden opgesteld.
De OMF-reeks is gericht op grote hoeveelheden emulsienevel. Zo beschikt de OMF 3x4000 bijvoorbeeld over FibreDrain-cassettes gevolgd door een H13-HEPA-filter met een opgegeven efficiëntie van 99,95% voor MPPS volgens EN 1822. De modulaire systemen kunnen bovendien worden samengesteld voor grotere centrale installaties.
Waar de OMF-reeks zich op emulsienevel richt, zijn de OSF-modellen ontwikkeld voor het afvangen van zeer fijne olierook.

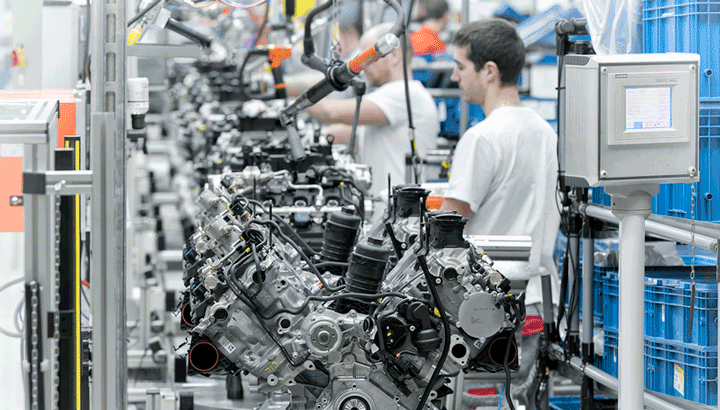

Olienevelafzuiging in de automotive
De inzet van FibreDrain bij een grote Europese motoren- en autofabriek in Hongarije illustreert die werking in een continu verspaningsproces. Boven de productielijn voor motorblokken ontstond een zichtbare olienevel. De eerder toegepaste ontneveling had een lage filtratie-efficiëntie. Olienevel zette zich onder meer tegen het plafond af, met extra onderhoudswerk en productieonderbrekingen tot gevolg.
Metingen aan de machines wezen op een emulsienevelconcentratie van ongeveer 18 mg/m³. Voor de lijn werd daarom een FibreDrain-oplossing samengesteld met twee OMF 2000-, vier OMF 4000- en twee OMF 6000-units. Volgens Nederman resulteerde de oplossing in schonere lucht, minder onderhoud en minder frequente filtervervangingen dankzij de langere levensduur van de filters.
