HP Metal Jet Technology

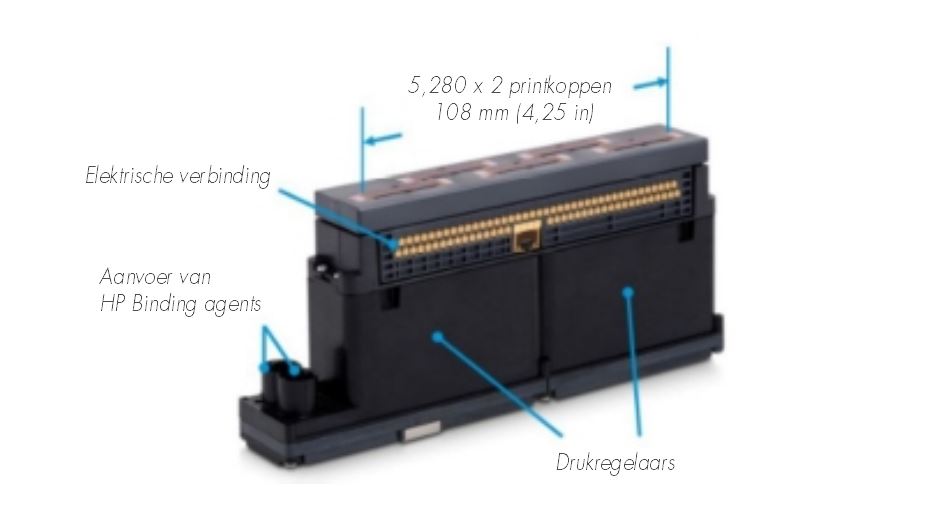

 De HP Metal Jet printers zijn uitgerust met meerdere printbars, die zorgen voor een hoge productiviteit en tot vier keer meer nozzle redundancy. Een print carriage (drager) bevat twee printbars, die elk uitgerust zijn met drie printkoppen van 108 mm in een overlappende configuratie. De printbars hebben een printbreedte van 320 mm.

Voxel resolution

In het digitaal printproces is een voxel, oftewel volume element, het 3D-equivalent van een 2D-pixel. De voxelresolutie bestaat uit een vlak raster (grid) in het poederbed, met een diepte die overeenkomt met de dikte van elke geprinte laag. HP Metal Jet printers maken gebruik van een 1.200 x 1.200 dpi grid of raster, doorgaans met een laagdikte tussen de 50 à 100 micron.

Redundant nozzles

Op onderstaande afbeelding worden de printkoppen, verdeeld over printbar 1 en 2, schematisch voorgesteld. De printkoppen zijn zo gepositioneerd dat vier printkoppen dezelfde 1/1.200-inch dot row printen in het poederbed (zie grijs gemarkeerde rij). Dit betekent dat vier verschillende printkoppen de binder agent van HP printen in hetzelfde 1.200 dpi grid point. Hieronder verstaat men het principe van vier keer meer nozzle redundancy.

 “Uit ervaring hebben we geleerd dat het menselijke oog heel snel een ‘lijn’ kan zien op een blad papier met een geprinte afbeelding als een printkop het laat afweten. Het lijkt ons dan ook vanzelfsprekend dat een printkop die het laat afweten tijdens het printen van een 3D-werkstuk eveneens nefast is voor onder andere de kwaliteit van het eindproduct. Dankzij nozzle redundancy, waarbij een printkop het (tijdelijk) falen van de ander opvangt, vermijden we dat de kwaliteit in het gedrang komt”, aldus Tim Weber, global head of 3D Metals bij HP Inc.
