Wikkelen van industriële transformator geen sinecure

Industriële gasveren helpen spanningsverlies voorkomen in ovalen transformatorspoelen

Bij de ontwikkeling van een nieuwe verticale wikkelmachine riep KOHLS de hulp in van dempingsspecialist ACE Stoßdämpfer. Het wikkelen van een industriële transformator is geen sinecure. De dunne transformatorplaten mogen bij het rechtop plaatsen geen millimeter verschuiven. Bij de omwikkeling van de transformatorkern met resin band (glasvezel gedoopt in speciale hars) wordt met elke laag de spanning op de transformatorspoelen per omwenteling opgevoerd met enkele honderden dekaNewton. Op een aantal plekken van de ovale transformatorspoelen treedt spanningsverlies op. Ook kunnen tijdens het wikkelproces trillingen optreden doordat op en neer over de transformatorspoel een tandwiel draait, waarop de remeenheid is gemonteerd met een bepaalde slag. Industriegasveren zorgen ervoor dat de spanning behouden blijft, omdat bij onderbrekingen de slaglengte als reserve dient. De gasveer werkt hierbij volgens hetzelfde principe als bij het openen en sluiten van kleppen. Ook in dit geval wordt voor de einddemping hydraulische olie gebruikt. Als er druk op de gasveer wordt gezet, bijvoorbeeld bij het sluiten van een klep, stroomt de stikstof door de ventielopening van de zuiger. De gasveer biedt de klep tegenwicht en reguleert zo het tempo. Bij het openen van de klep stroomt de stikstof terug, ondersteunt de handkracht van de bediener en zorgt voor een exacte snelheid. Bovendien zorgt de olie ervoor dat met een soepele beweging de eindpositie wordt bereikt. De snelheid van de in- en uitgaande bewegingen wordt op haar beurt bepaald door de smooropening.

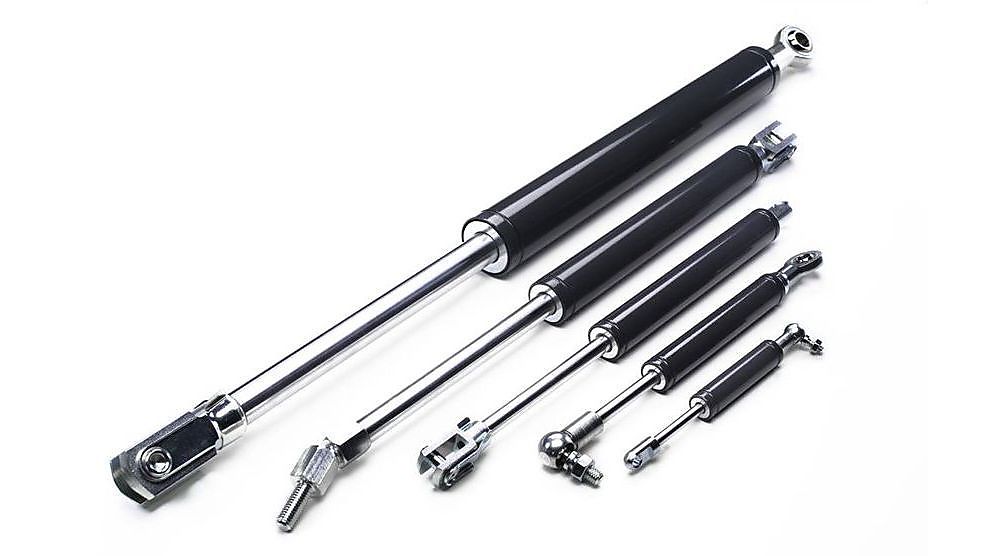

Het model dat bij KOHLS is gebruikt, GS19-150-EE-550N, heeft een retourkracht van 550 N die individueel instelbaar is.
