Gestandaardiseerde componenten voor de strookgeleiding

Veel componenten in een stansmatrijs worden vaak in kleine aantallen gecompliceerd en duur vervaardigd; een voorbeeld hiervan is de strookgeleiding. Hier biedt het gebruik van gestandaardiseerde componenten een uitkomst. De voordelen zijn de directe beschikbaarheid, de mogelijkheid diverse strookgeleidingen in een stansmatrijs te combineren en de CAD-gegevens die beschikbaar worden gesteld voor de constructie.

Geveerde strookgeleiding rond E 5632

De geveerde strookgeleiding met kraag is te gebruiken voor diverse strookdiktes en dankzij de geharde uitvoering prima beschermd tegen slijtage. Voor matrijzen met een beperkte inbouwruimte kan vanaf een diameter van 10 mm de veer plaatsbesparend in het daarvoor bestemde boorgat worden gemonteerd.

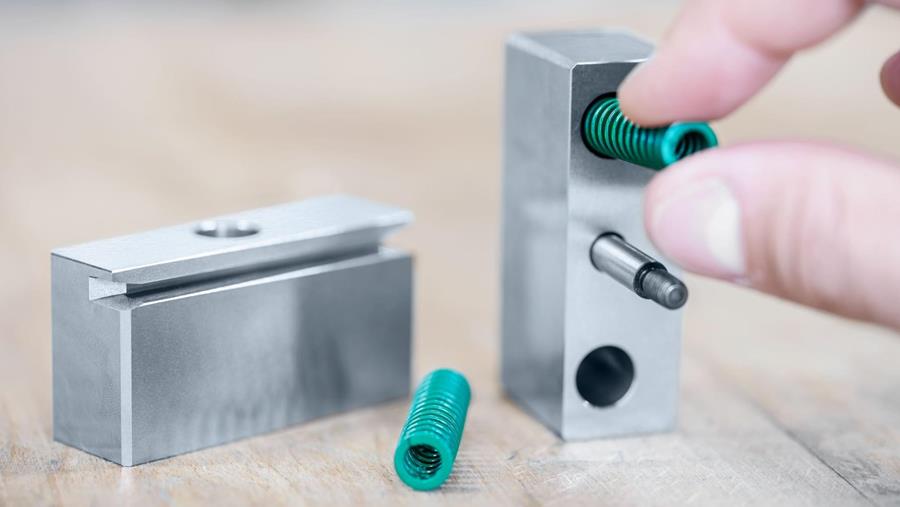

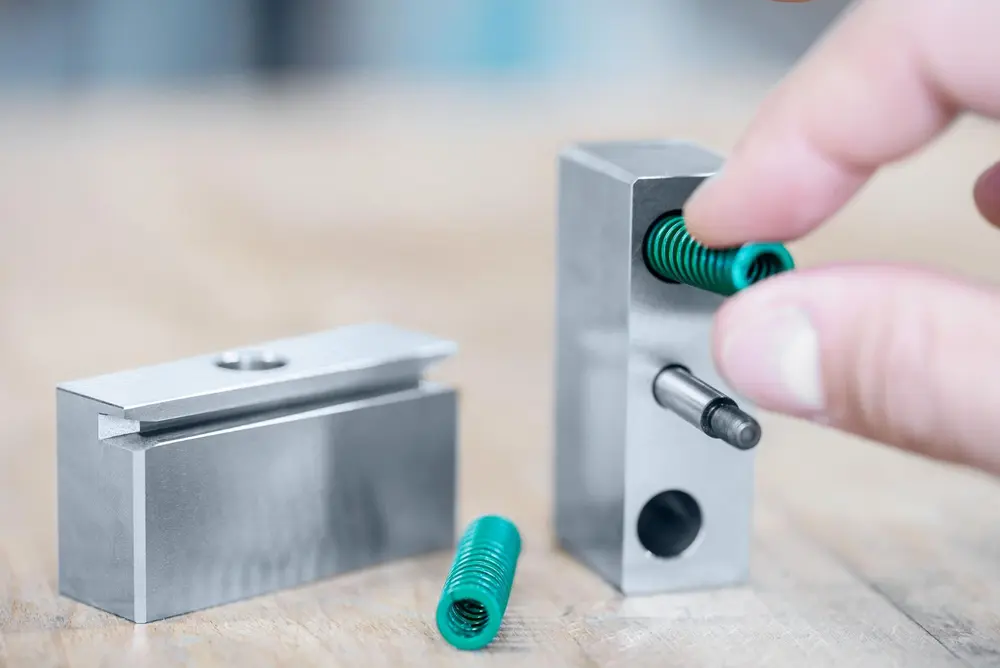

Geveerde strookgeleiding rechthoekig E 5634

De rechthoekige strookgeleiding wordt voornamelijk gebruikt als er uitsparingen aan de zijkant aanwezig zijn een daardoor te weinig draagvlak beschikbaar is. De intelligente constructie maakt het mogelijk deze strookgeleiding direct vanaf het bewerkingsniveau te monteren. Dankzij de centraal geplaatste passchroef is slechts een minimale inbouwruimte in de stansmatrijs nodig. Bovendien bepaalt de lengte van de passchroef de vering van de strookgeleiding. De symmetrische vorm maakt tweezijdig gebruik van de rechthoekige strookgeleiding mogelijk.
